Invoering

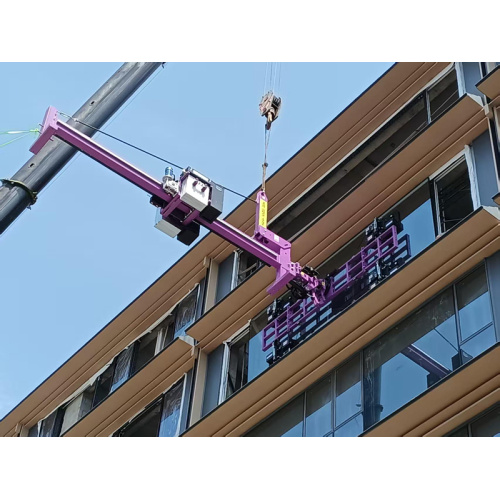

Vliesgevel- en gevelconstructies worden vaak geconfronteerd met lastige uitdagingen bij het installeren van glas onder de externe dakrand van gebouwen. Standaard glasvacuümheffers ontberen effectieve balansondersteuning, wat resulteert in een onstabiele belasting wanneer de telescopische arm naar buiten uitsteekt, waardoor het risico op glasbreuk toeneemt en de voortgang van de bouw wordt vertraagd. De automatisch gebalanceerde vacuümheffer uit de BVL-serie met ingebouwde contragewichtbalancer lost dit pijnpunt in de sector perfect op. Het integreert een automatisch balancerende mechanische structuur, meerassige elektrische manipulatie en batterijgevoede vacuümheftechnologie, waardoor het een kernglasmanipulator wordt voor beglazingsaannemers, glasverwerkingsfabrieken en geveltechniekteams.
Deze automatisch gebalanceerde vacuümhefapparatuur verenigt de besturing en stroomvoorziening van de contragewichtbalancer en de vacuümhefeenheid. Het automatische balanceringssysteem compenseert automatisch het voorwaartse belastingskoppel tijdens het uitreiken, waardoor de glaspanelen in alle werkposities stabiel blijven. Drie standaardmodellen dekken een maximaal draagvermogen van 1000 kg, 1500 kg en 2000 kg en voldoen aan alle gangbare beglazingseisen op locatie, van klein vensterglas voor woningen tot grote commerciële overhangende vliesgevelpanelen. Alle belastingslimieten zijn duidelijk aangegeven op onafhankelijke belastingsgrafieken voor elk model, zodat machinisten overbelasting bij verschillende uitschuifafstanden kunnen voorkomen.
Kernontwerp en werkingsprincipe van BVL contragewicht gebalanceerde vacuümheffer
De geïntegreerde contragewichtbalancer maakt gebruik van mechanische balansafstemming met volledige elektrische besturingslogica. Wanneer het telescopische verlengstuk zich uitstrekt om overhangende dakranden te bereiken, past het automatische balanceringssysteem de interne balanskracht in realtime aan op basis van de lengte van het verlengstuk en het gewicht van de lading. Een belangrijk veiligheidsinterlockontwerp verbindt de glasontgrendelingsfunctie met de neutrale positie van de contragewichtbalancer; De aanzuigvrijgave kan alleen worden geactiveerd nadat de balancer is gereset, waardoor het risico van het per ongeluk laten vallen van glas wordt geëlimineerd.
De hele machine is uitgerust met complete veiligheidsbeschermingssystemen die voldoen aan de wereldwijde normen voor bouwmachines. Hij werkt op DC24V-stroom, geleverd door twee DC12V 100AH-batterijen, veel veiliger dan afzonderlijke 12V-hijstoestellen. Akoestische en lichte waarschuwingsindicatie wordt geactiveerd zodra de vacuümdruk, het batterijniveau of de kantelhoek het veilige bereik overschrijden. Het ingebouwde vacuümreservoir compenseert plotseling vacuümverlies en voorkomt belastingverlies tijdens tijdelijke stroomuitval. Hellingsensoren beperken de horizontale verplaatsing binnen een veilig bereik om abnormale kantelbewegingen te voorkomen.
Volledige technische specificaties van BVL automatisch gebalanceerde vacuümheffer
Compleet modellengamma en basisparameters
De BVL-lijn omvat drie standaardmodellen: BVL1000, BVL1500 en BVL2000, met uniform nominaal vermogen van 3 kW en IP43-beschermingsgraad voor gebruik buitenshuis op bouwplaatsen.
- Maximaal draagvermogen: BVL1000=1000kg, BVL1500=1500kg, BVL2000=2000kg
- Eigen gewicht uitrusting: 1700 kg (BVL1000), 2000 kg (BVL1500), 2500 kg (BVL2000)
- Voedingsconfiguratie: DC24V-systeem, dubbele DC12V 100AH-batterijen
- Oplaadingang: wereldwijd compatibel AC 110V-240V
- Maximale continue werktijd: 8 uur onder volledige belasting
- Telescopische verlengafstand: 897 mm voor BVL1000 & BVL1500; 1200 mm voor BVL2000
- Elektrische verstelhoeken met meerdere assen: eindeloze 360° rotatie, 0°-90° kantelen, 45° zijwaarts draaien
- Bedieningsmodus: standaard draadloze afstandsbediening, bekabeld bedieningspaneel meegeleverd voor back-up-noodbediening
Modelspecifieke grafiekreferentie laadvermogen
Elk BVL-model wordt geleverd met een speciale belastingsgrafiek om het veilige hefvermogen op elke uitschuifafstand te definiëren:
- BVL1500 Lastgrafiek: Maximaal 1,5 ton belasting; De verlengafstand varieert van 1306 mm tot 2185 mm met een rasterstap van 125 mm. De hefcapaciteit neemt geleidelijk af naarmate de reikwijdte toeneemt.
- BVL2000 Belastingsgrafiek: Top 2 ton werklast; De verlengingsafstand beslaat 1981 mm tot 3181 mm met een rasterstap van 200 mm. Gebruikers moeten de grafiek controleren voordat ze zwaar glas op lange uitschuifposities tillen.
Belangrijkste functionele voordelen van de BVL automatisch gebalanceerde vacuümglasheffer
1. Meerassige elektrische beweging past op complexe dakrandinstallaties
Alle rotatie-, kantel- en zijwaartse draaifuncties zijn volledig motoraangedreven en speciaal ontworpen voor glasinstallatie onder externe dakranden van gebouwen:
- Eindeloze 360° horizontale rotatie: vlak glas vrij draaien zonder mechanische stop, eenvoudig uitlijnen van raamkozijnen en positioneren van gebogen glas
- 0° tot 90° kantelen aan de voorzijde: Wissel het glas soepel tussen horizontaal transport en verticale installatie
- 45° zijwaarts draaien (verticaal draaien): Pas de laterale glashoek aan voor verborgen hoek- en diepe overhangende montageplekken
- Telescopische verlengarm: het ontwerp met lange reikwijdte bereikt diepe dakrandruimtes waar gewone vacuümheffers niet bij kunnen
Operators controleren alle bewegingen via een draadloze afstandsbediening vanaf veilige grondposities. Het is niet nodig om onder overhangende dakranden te leunen om het glas aan te passen, waardoor het valrisico ter plaatse aanzienlijk wordt verminderd.
2. Intelligent automatisch balanceringssysteem voor stabiel heffen van zware lasten
De belangrijkste concurrentiekracht van de BVL-serie ligt in het geïntegreerde, automatisch balancerende contragewichtsysteem. Traditionele vacuümhefgereedschappen kantelen naar voren wanneer de giek zich lang uitstrekt, waardoor extra werknemers nodig zijn om de glaspanelen te stabiliseren. De ingebouwde contragewichtbalancer kalibreert automatisch de status van de balans in realtime en compenseert het koppel dat wordt gegenereerd door langdurige belasting.
Drie belastingsklassen dekken alle bouwvereisten: een compact model van 1 ton voor kleine renovatieprojecten, een universeel model van 1,5 ton voor de meeste middelgrote vliesgevelklussen en een heavy-duty model van 2 ton voor extra groot, ultradik architectonisch glas. Operators kunnen de bijbehorende belastingsgrafiek bekijken om te bevestigen dat het hefgewicht veilig is op elke uitschuifafstand, waardoor verborgen gevaren door overbelasting volledig worden geëlimineerd.
3. Batterijduur van 8 uur bij volledige ploegendienst en aanpassingsvermogen voor wereldwijd opladen
De BVL-vacuümheffer wordt aangedreven door dubbele 12V 100AH-opslagbatterijen en ondersteunt maximaal 8 uur continu gebruik bij maximale belasting, wat een volledige bouwploeg dekt zonder stroomonderbreking. De oplaadeenheid ondersteunt een brede AC-spanningsingang van 110V tot 240V, geschikt voor binnenlandse bouwplaatsen en overzeese technische projecten zonder extra spanningstransformatoren. Met de ingebouwde herinnering voor het batterijniveau kunnen bemanningen het resterende vermogen inspecteren voordat ze met installatietaken beginnen, zodat wordt voorkomen dat de machine halverwege het werk wordt uitgeschakeld.
4. IP43 industriële bescherming voor zware bouwomgevingen buitenshuis
De gehele elektrische besturingseenheid voldoet aan de IP43-norm voor bescherming tegen binnendringing en is bestand tegen bouwstof, lichte regen en opspattende mortel tijdens de installatie van buitengevels. Het hoofdframe heeft een zware dikke staalconstructie; Het eigengewicht van de machine neemt toe samen met het laadvermogen om de integrale stabiliteit te behouden tijdens telescopische verlenging over lange afstanden. Deze vacuümhefmanipulator werkt goed voor zowel vlakglas als gebogen glasruiten, die op grote schaal worden toegepast in glasverwerkingswerkplaatsen, commerciële hoogbouwgevels, beglazing van winkelpuien en de installatie van ramen in woningen.
5. Volledige veiligheidswaarschuwings- en vergrendelingsbeschermingsmechanismen
Dubbele waarschuwingssystemen combineren lichte en akoestische indicaties om machinisten te herinneren aan een abnormale werkstatus. Zodra er sprake is van vacuümlekkage, een bijna lege batterij of te veel kantelen, worden zichtbare flitslichten en continue zoemalarmen onmiddellijk geactiveerd om onveilig tillen te stoppen. Het vacuümsysteem reserveert een drukbuffer om glas tijdelijk vast te houden als de stroom onverwachts uitvalt. Het vergrendelingsmechanisme van het contragewicht verhindert het vrijkomen van de zuigkracht wanneer de balancer afwijkt van de neutrale positie, waardoor plotselinge glasongelukken ter plaatse worden voorkomen.
Belangrijkste toepassingsscenario's voor de BVL automatisch gebalanceerde vacuümheffer

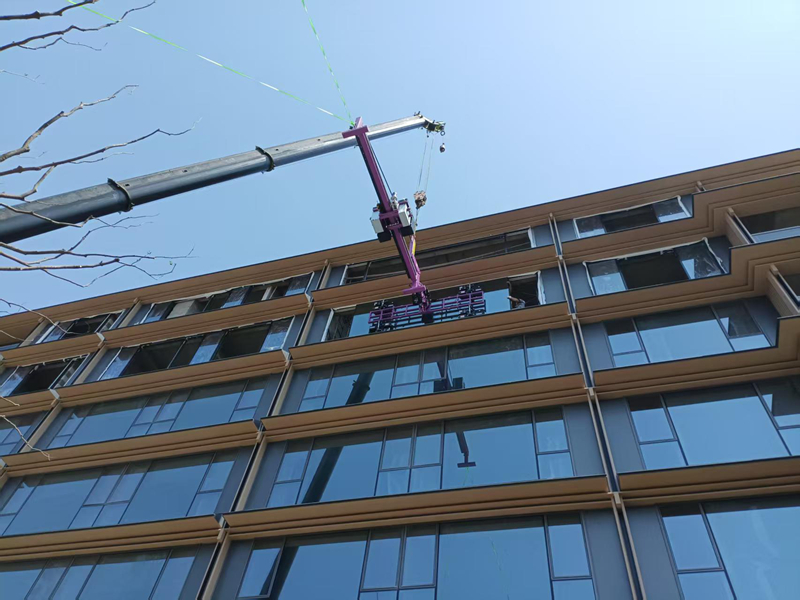

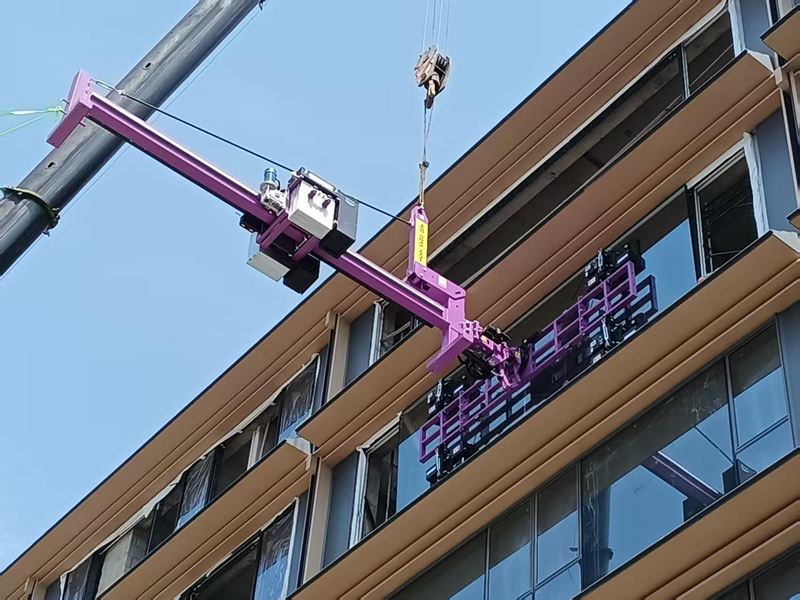

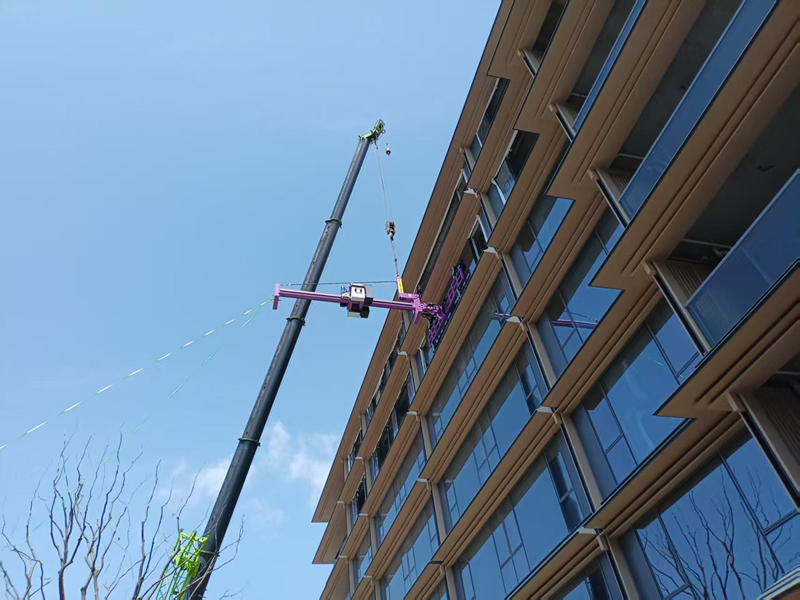

- Installatie van glasvliesgevel onder de externe dakrand van het gebouw: de telescopische verlengarm en het automatische contragewicht lossen de kernproblemen op van overhangende glasmontage, de meest voorkomende gebruiksscène van deze glasmanipulator
- Behandeling van platte en gebogen glaspanelen in glasfabrieken: Stabiele balans voorkomt krassen, barsten of breuken tijdens het stapelen en overbrengen van panelen
- Beglazing van de gevel van commerciële gebouwen: BVL2000 heavy-duty model kan overmaatse dikke architectonische glaspanelen verwerken
- Laagbouw raam- en winkelpuiglasbeslag: het compacte BVL1000-model past bij kleine renovatie- en lichte beglazingsprojecten
- Geprefabriceerd wandpaneel ter plaatse geïnstalleerd: batterijvoeding maakt de afhankelijkheid van vaste stopcontacten voor tijdelijke buitenconstructies overbodig
Vergeleken met gewone vacuümheffers zonder geïntegreerde contragewichtbalancers, vermindert de automatisch gebalanceerde vacuümhefmachine van BVL de arbeidsinzet met bijna 30% per project, vermindert het risico op glasschade aanzienlijk en verkort de installatietijd van enkel glas met de helft. Voor beglazingsaannemers die een hoge veiligheid en constructie-efficiëntie nastreven, zijn automatisch gebalanceerde vacuümglasmanipulatoren standaard essentiële apparatuur voor gevelbehandeling geworden.
Waarom kiezen voor een geïntegreerde contragewichtbalancer, een vacuümheffer in plaats van afzonderlijke apparatuur
Veel bouwteams kopen voorheen stand-alone contragewichtbalancers en afzonderlijke vacuümheffers, waarvoor ingewikkelde montage ter plaatse en op elkaar afgestemde voedingssystemen nodig zijn voordat ze in gebruik kunnen worden genomen. De alles-in-één BVL-serie combineert balansaandrijving en vacuümheffen in één compacte eenheid, met uniforme bedrading, gedeeld batterijpakket en gesynchroniseerde elektrische besturingslogica. Operators beheersen slechts één set afstandsbedieningen in plaats van twee onafhankelijke bedieningspanelen, waardoor de trainingstijd voor nieuwe veldwerkers aanzienlijk wordt verkort.
Gesplitste balans- en vacuümapparaten nemen meer transportruimte in beslag en hebben extra verbindingscomponenten die gevoelig zijn voor mechanische storingen. Het geïntegreerde BVL-ontwerp minimaliseert aansluitpunten, waardoor de dagelijkse onderhoudsfrequentie en reparatiekosten op de lange termijn worden verlaagd. Alle bewegende delen zijn voorzien van slijtvaste industriële lagers, waardoor de levensduur van de telescopische giek, de rotatie- en kantelmechanismen bij zware dagelijkse bouwwerkzaamheden wordt verlengd.
Conclusie
De automatisch gebalanceerde vacuümheffer uit de BVL-serie met geïntegreerde contragewichtbalancer vertegenwoordigt een verbeterde generatie professionele glashefapparatuur voor de moderne gevelbouw. Door de combinatie van automatisch balancerende contragewichttechnologie, meerassige elektrische manipulatie, volledige veiligheidswaarschuwingssystemen en draagbare gelijkstroombatterijvoeding, overwint het de kernbeperkingen van traditionele glazen vacuümheffers tijdens installatie van dakranden en overhangen. Met een flexibel belastingsbereik van 1000 kg tot 2000 kg, eindeloze rotatie van 360°, kantelen van 0°-90°, draaien van 45° naar de zijkant, verstelbare telescopische verlenging en een volledige werktijd van 8 uur, levert deze automatisch gebalanceerde glasmanipulator betrouwbare, kosteneffectieve oplossingen voor materiaalhantering voor wereldwijde glasfabrieken, beglazingsaannemers en geveltechniekbedrijven. Terwijl de vraag naar hoogbouwgevelconstructies blijft stijgen, zullen gebalanceerde vacuümhefmachines met contragewicht de beste keuze blijven voor professionele glasverwerkingsapparatuur in de bouwbeglazingsindustrie.
